WS 75 THI
Ponzio WS è il sistema per serramenti in alluminio Ponzio a camera europea; consente la realizzazione di porte e finestre a battente.

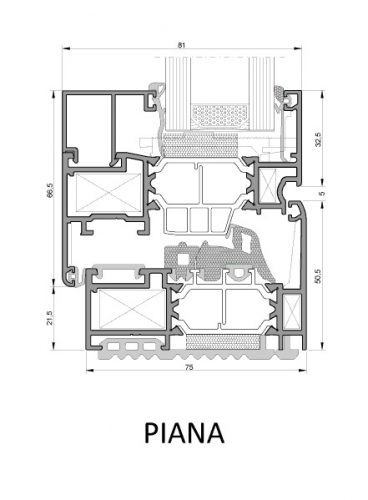

LINEE ESTETICHE
SCHEDA TECNICA
- SERIE: WS 75THI
- PROFILATI estrusi lega: 6060 (UNI 9006/1).
- TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02
- TIPO DI TENUTA ARIA ACQUA: giunto aperto o sormonto.
- TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
- APPLICAZIONI VETRO: con fermavetro a taglio 45° squadrato o a taglio 90° arrotondato.
- CAMERA PER VETRO: variabile secondo i fermavetri usati.
- DIMENSIONE BASE DEL SISTEMA:
Telaio fisso: sez. 75 mm/89 mm.
Telaio mobile: sez. 81 mm/82,5 mm.
Fuga tra telaio e anta: 5 mm.
Fuga sul nodo centrale: 5 mm.
Aletta di battuta vetro: 21 mm/23 mm.
Aletta battuta a muro: 22 mm/70 mm. - IMPIEGO: il sistema permette la realizzazione di: finestre, wasistas, antaribalta e monoblocchi, bilico, sporgere, portafinestra e portoncini a una o più ante.
SCHEDA PRESTAZIONI
- TRASMITTANZA TERMICA: Uw = 0,86 W/m2K con vetro Ug = 0,6 (intercalare caldo)
- TRASMITTANZA TERMICA: Uw = 1,20 W/m2K con vetro Ug = 1,0 (intercalare caldo)
- PERMEABILITA’ ALL’ARIA: CLASSE 4
- TENUTA ALL’ACQUA: E1500
- RESISTENZA AL CARICO DEL VENTO: C5
- ISOLAMENTO ACUSTICO: fino a 41-46 dB
